作成した3DモデルのPivotを設定しよう

用意するもの
  • Blender
  • 3Dモデル（今回使用するのはボクセルモデル）

Pivot（原点）とは

3DモデルにおけるPivotとはモデルを動かしたり、回転させたりするときの中心になるポイントのこと

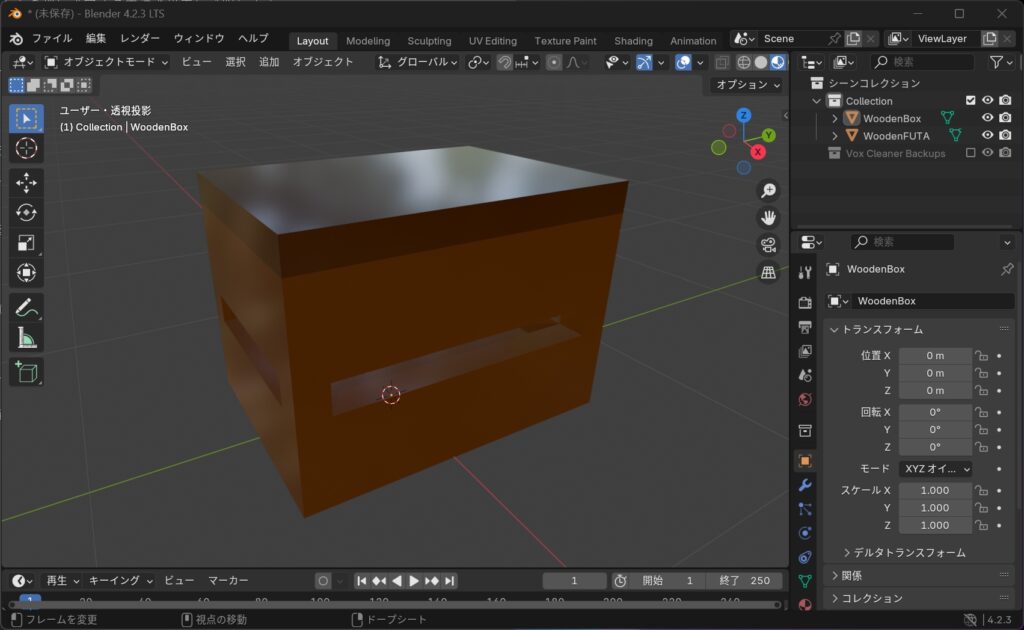

作成したボクセルモデルを確認

今回は木箱（チェスト）を作った。
MagicaVoxelで作成したものをBlenderにインポートしたもの。

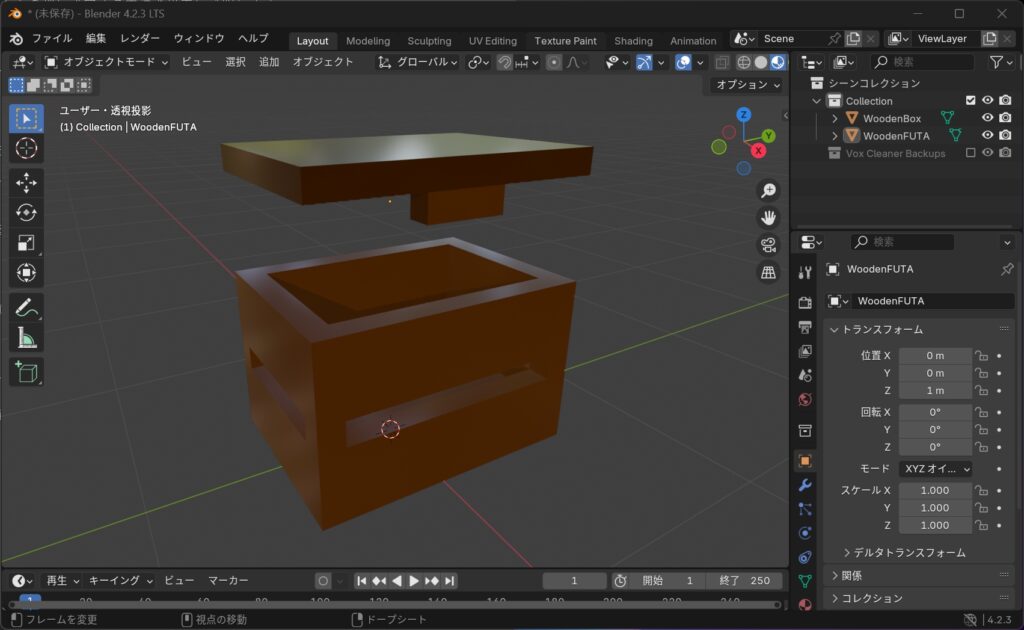

二つに分かれていて、上はフタになっている。

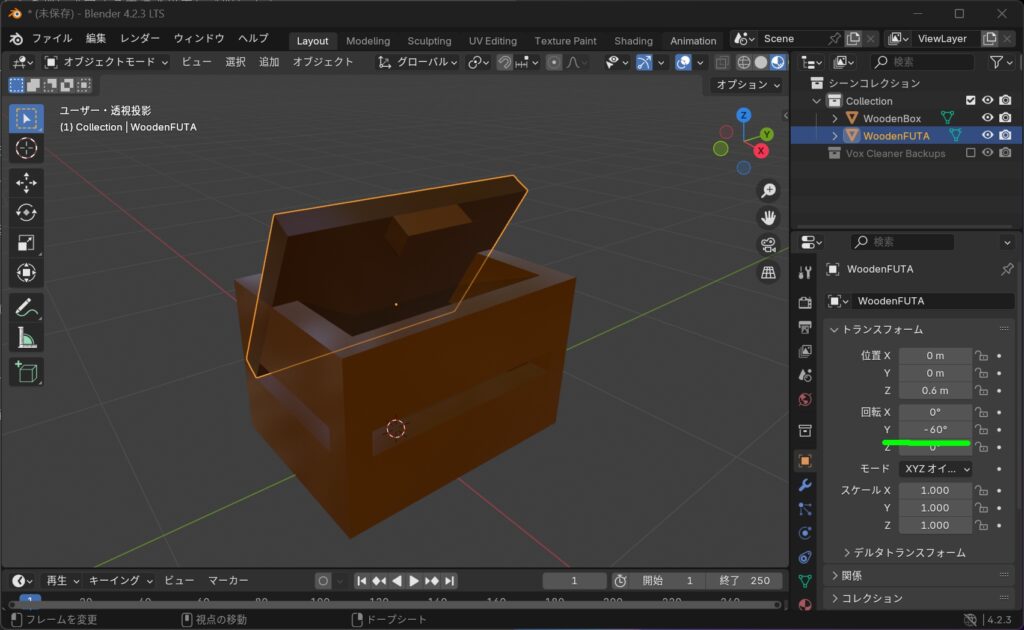

フタを回転させてみる

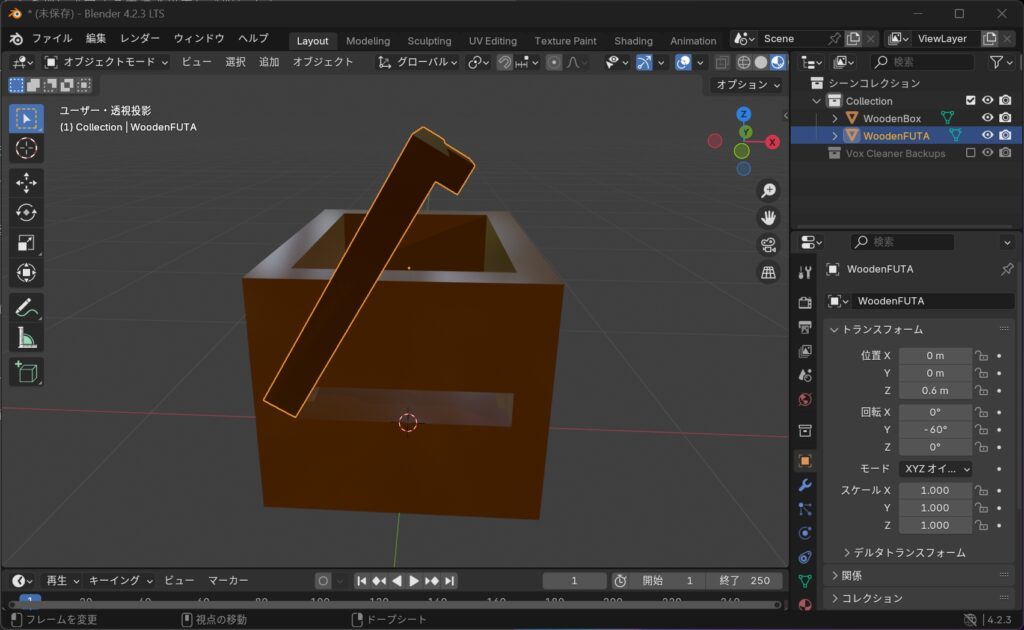

RotationのY軸を-60にする

軸の位置がおかしいため、変な回転になってしまう。

Pivot（原点）の位置の変更

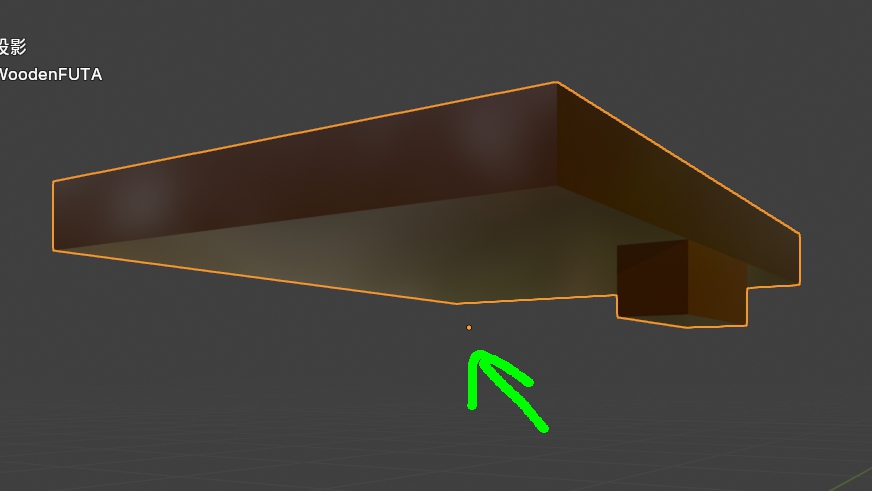

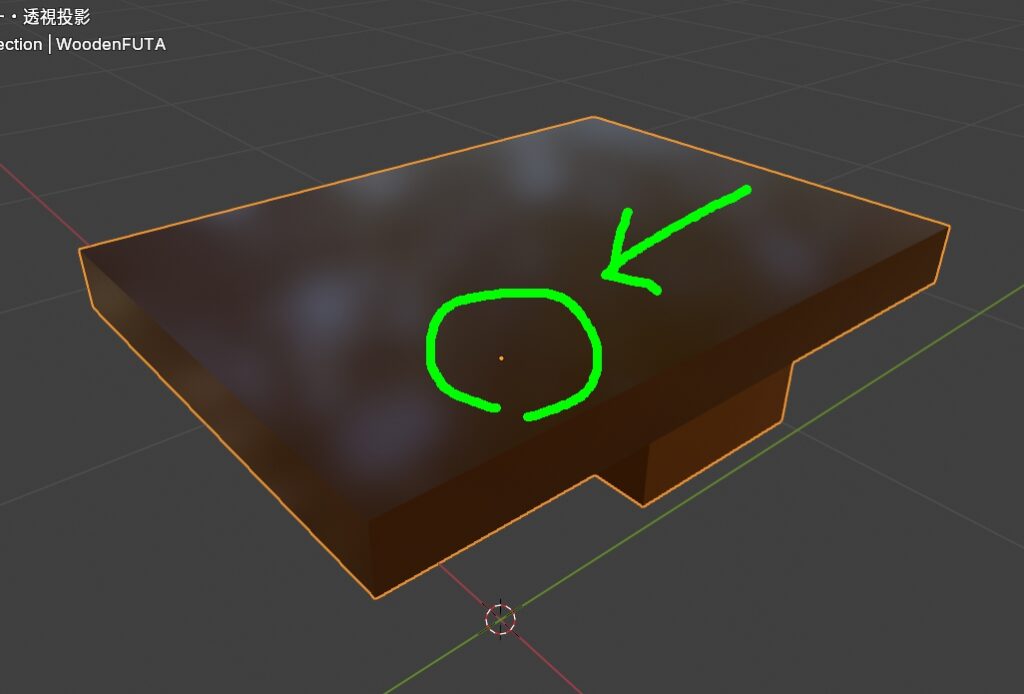

Pivotの初期位置

初期位置はここ

斜め下から

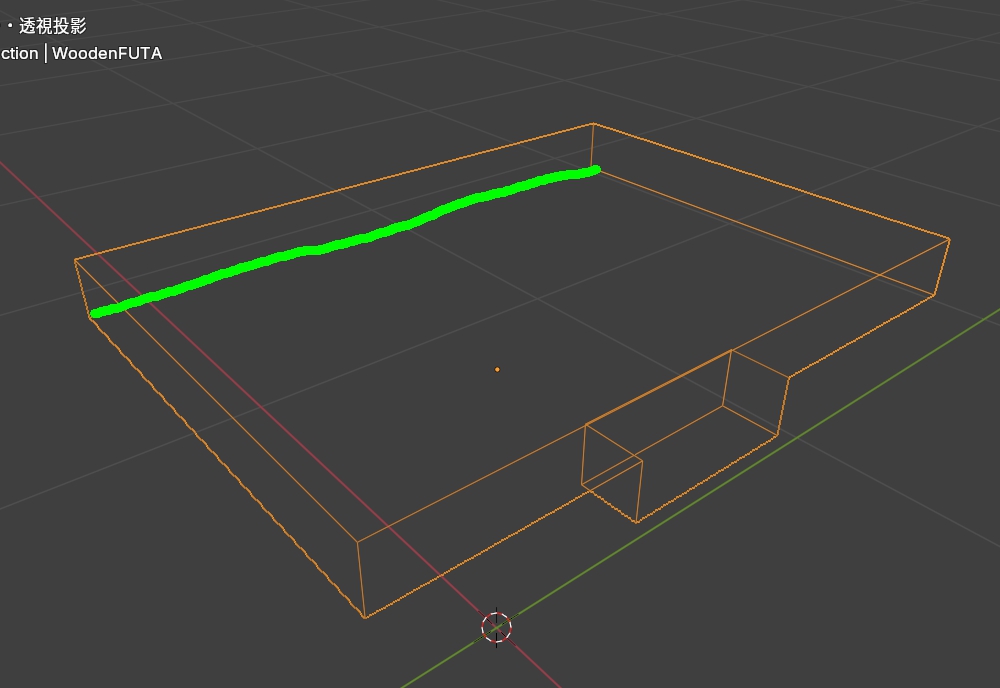

軸の位置を考える

Pivot（原点）の位置が真ん中あたりにあるからそこを中心に回転してしまう。

要するに、この位置を軸にしたら綺麗に空くはずだ。

Pivot（原点）の位置を変える

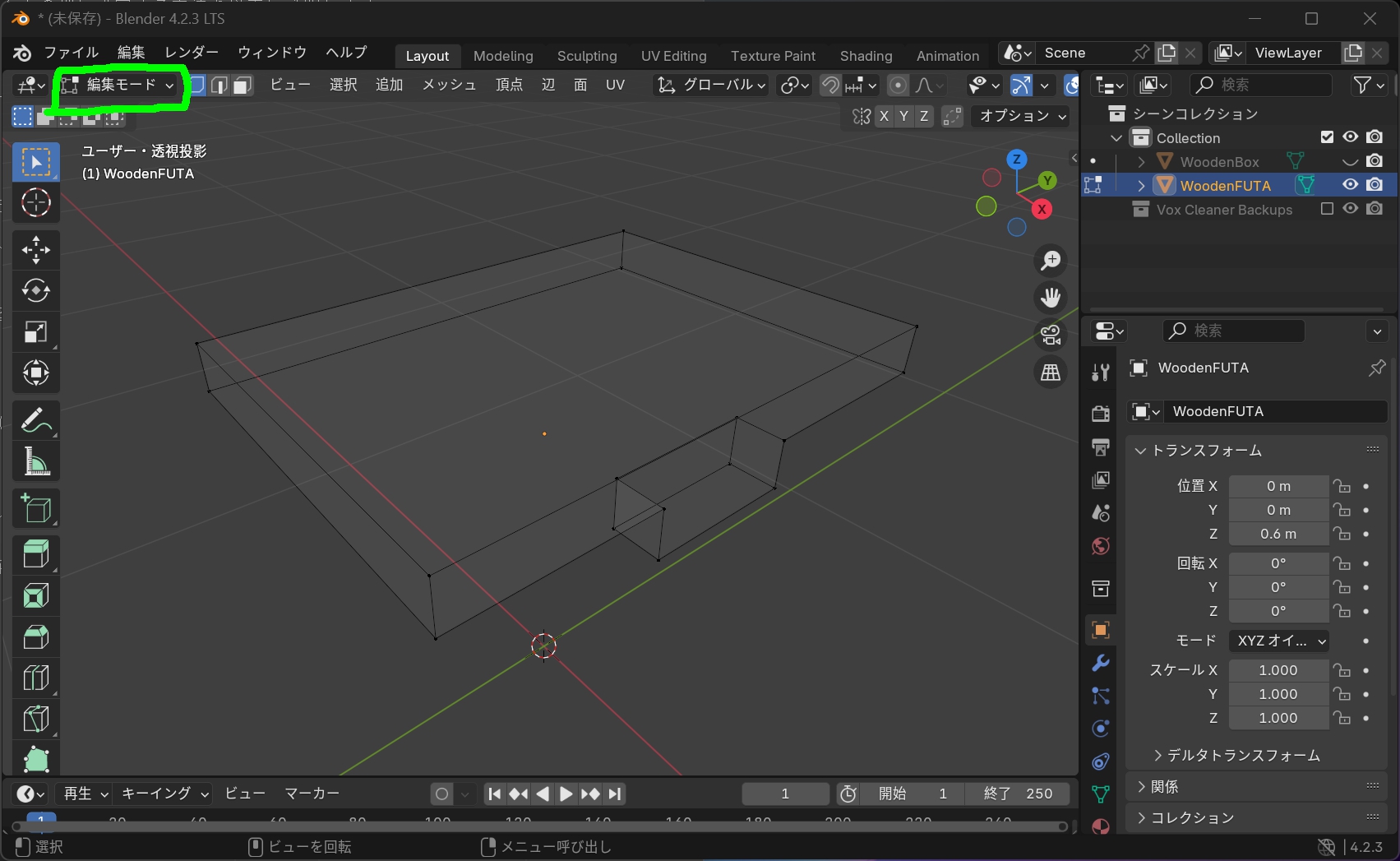

まずはオブジェクトを選択したあと編集モードにする。

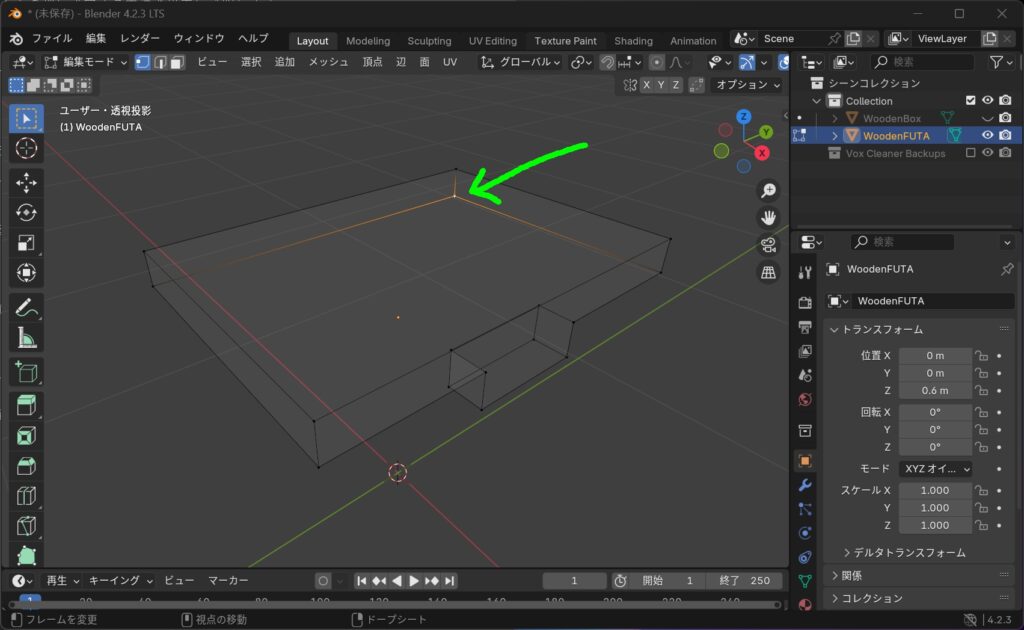

「Alt＋クリック」で角にある頂点を選択する。

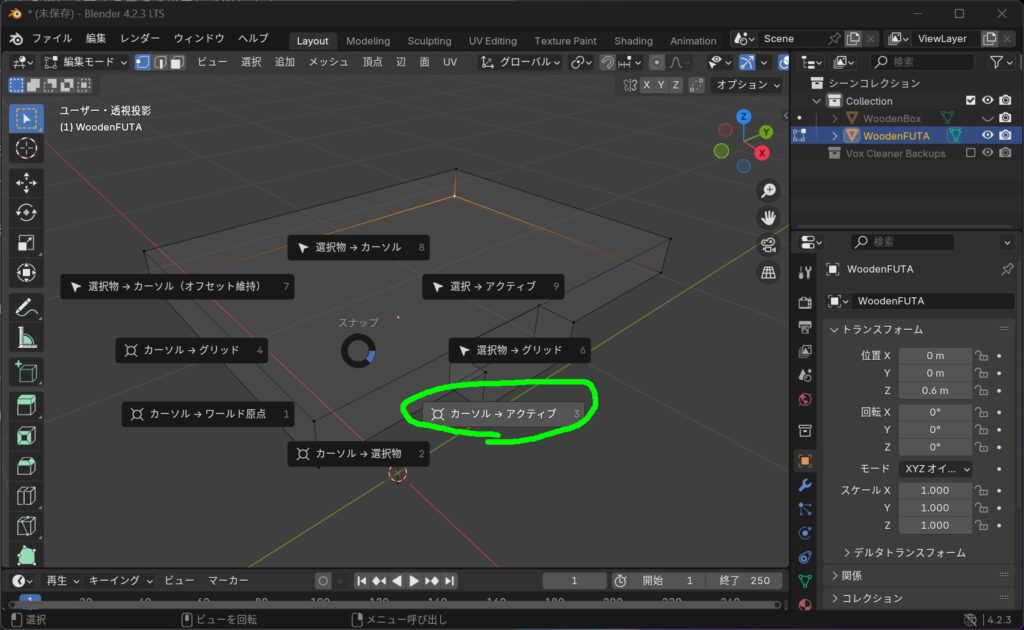

「Shift＋S」を押し、「カーソル→アクティブを選択」する。

カーソルが選択した頂点へ移動した。

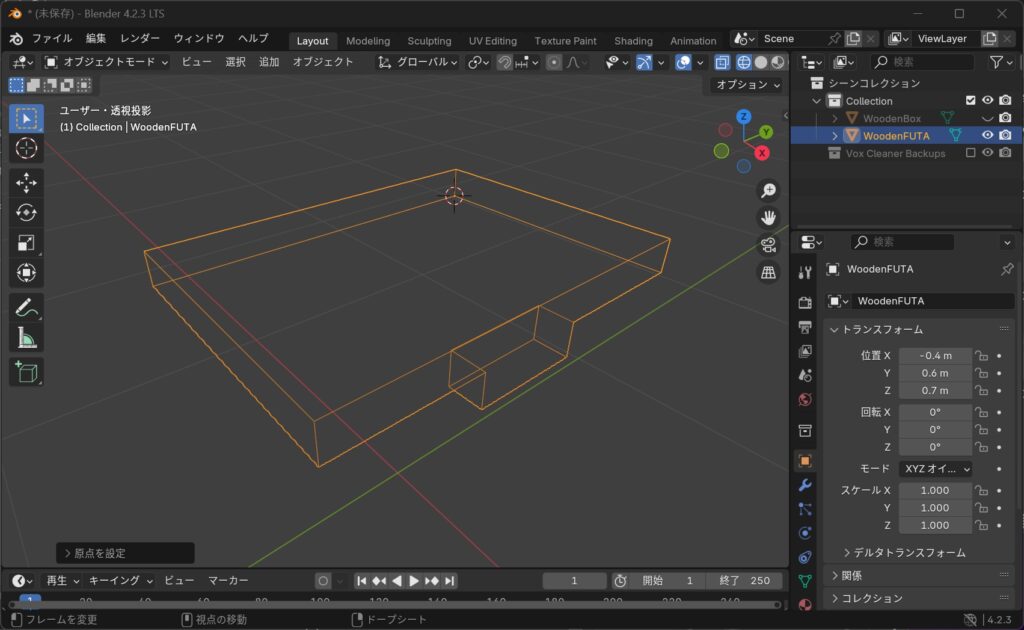

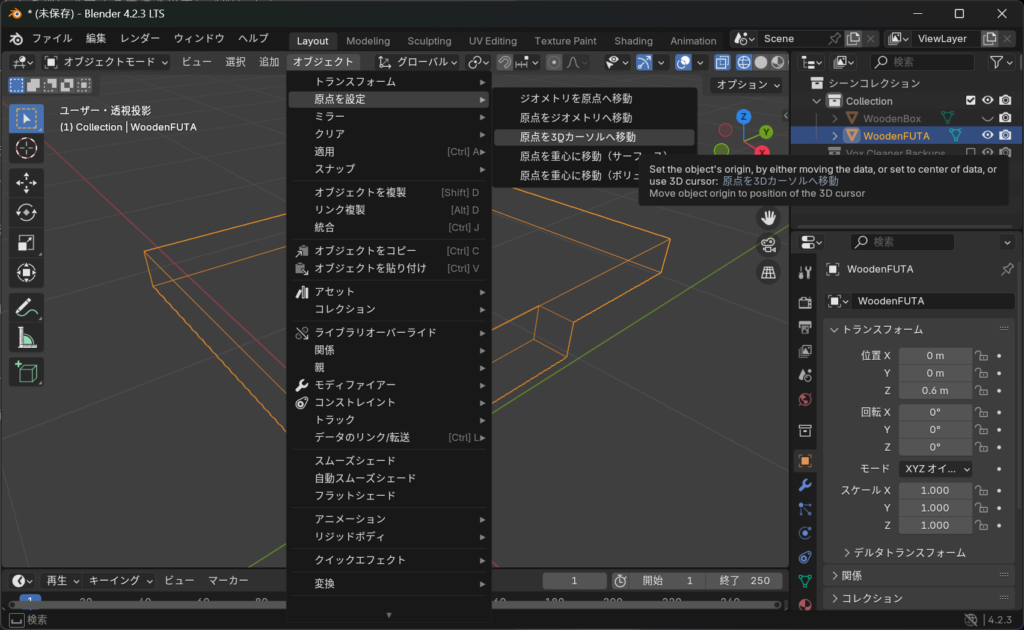

オブジェクトモードにし、「原点の設定→原点を３Dカーソルへ移動」

Pivotの位置も変更された

頂点以外の場所をPivotにしたい場合

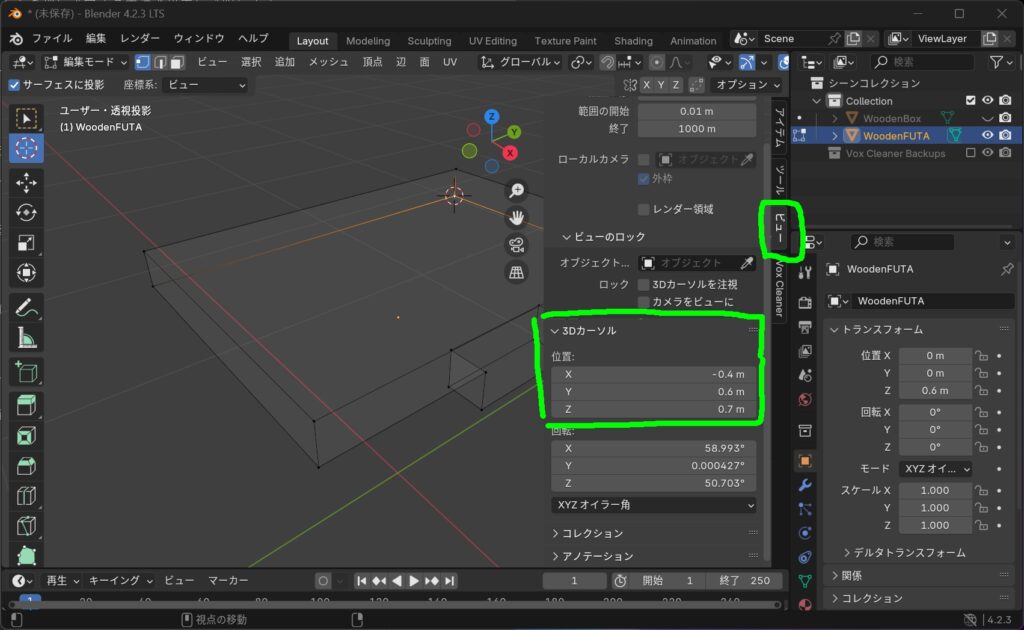

ビューのタブで細かくカーソルの位置を動かすこともできる。
（Nキーでメニューが出てくる）

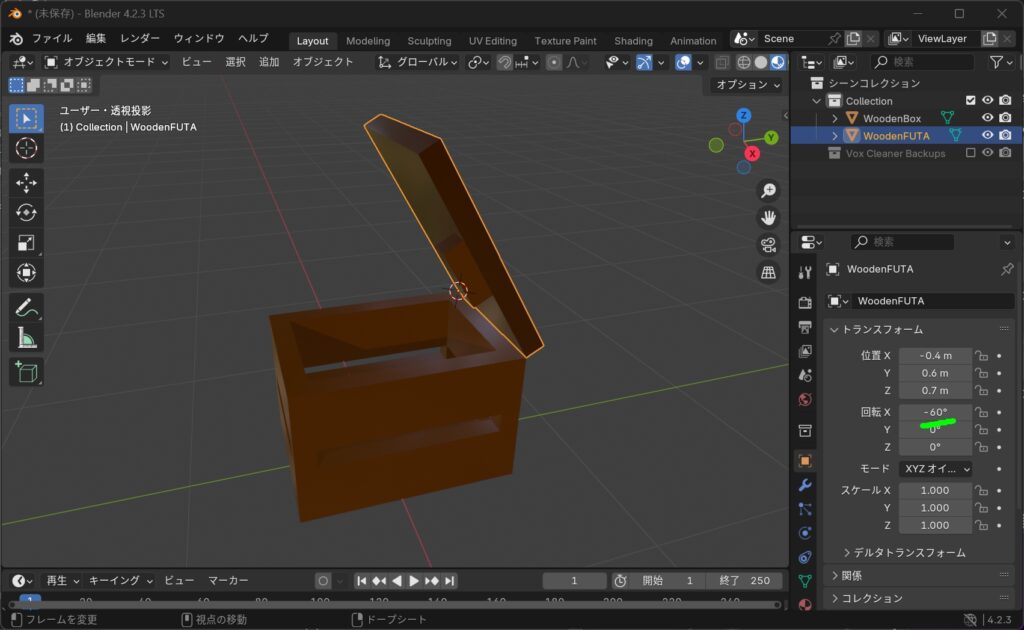

動作確認

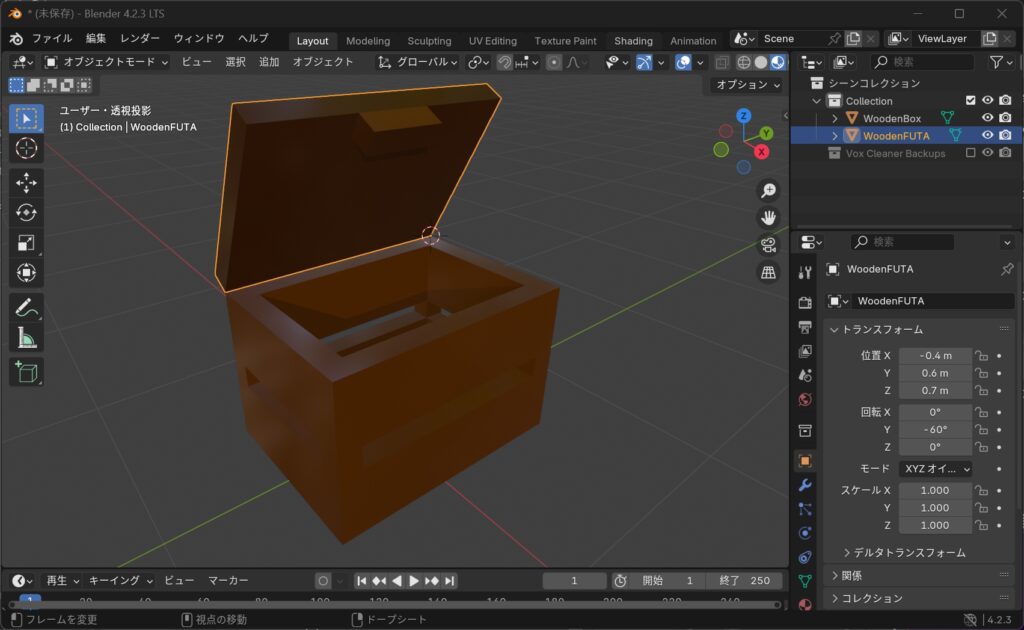

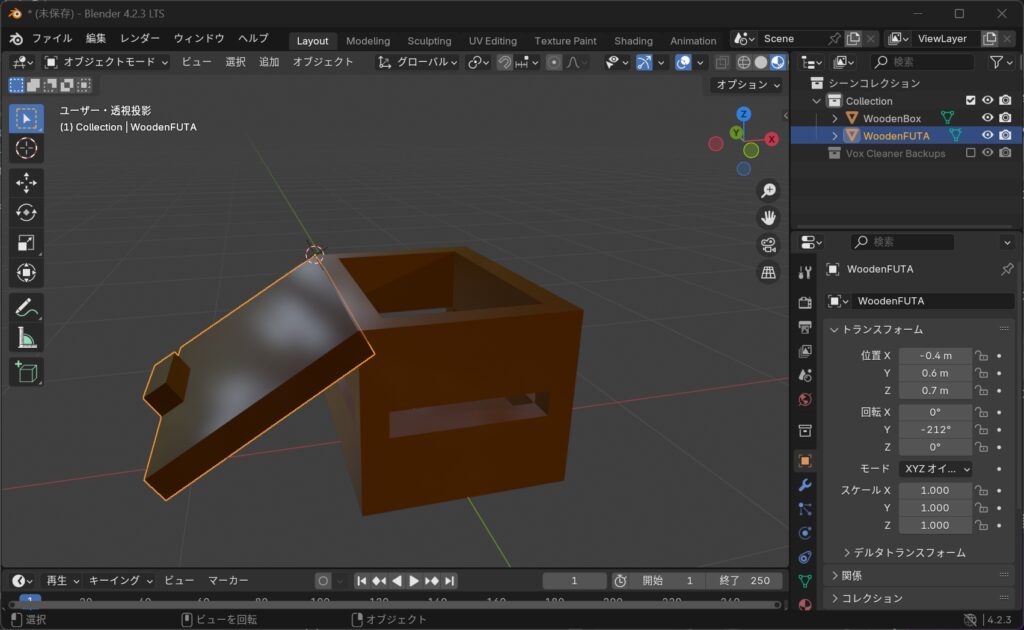

うまく設定できたか確認する。

いいね！

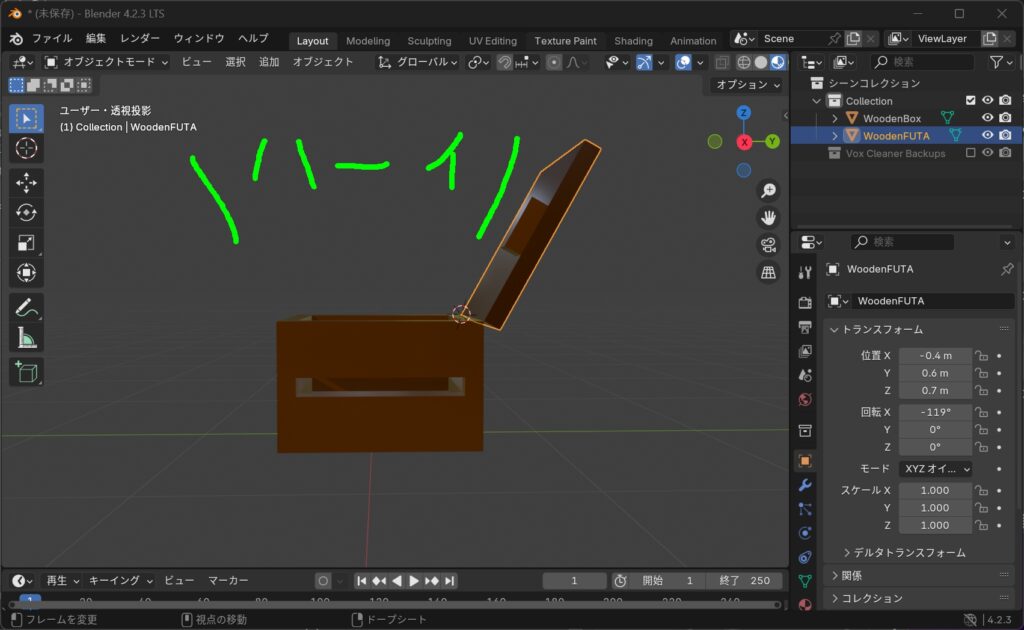

ちなみにX軸を動かすとこんな感じ

というわけでBlenderでのPivotの設定方法でした。
色々なやり方があると思うけど今回はこんな感じ。
